在電子測試、測量與檢測領域，開關探針是實現信號切換、電路連接與狀態控制的核心組件，無論是消費電子制造中的芯片檢測，還是工業自動化中的信號調理，抑或是科研場景下的精密測量，開關探針都扮演著“電路橋梁”與“信號閘門”的關鍵角色

 一、開關探針的核心功能：連接、切換與保護的三重作用

開關探針的本質是“可受控通斷的導電連接件”，其核心功能圍繞“信號/電流的精準管理”展開，具體可拆解為三大維度：

1. 電路連接與信號傳輸

這是開關探針的基礎功能。通過探針的針尖（或接觸端）與被測對象（如PCB焊盤、芯片引腳、端子）的物理接觸，實現低阻抗導電通路，確保電流、電壓、高頻信號等參數在測試系統與被測器件（DUT）之間無失真?zhèn)鬏敗?/p>

2. 信號/通道切換

在多通道測試場景中，開關探針可通過機械或電子控制，實現“單探針切換至不同測試點”或“多探針間的通路選擇”，替代人工插拔接線，大幅提升測試效率。

3. 電路保護與狀態控制

部分帶保護功能的開關探針（如帶過流保護、過壓保護）可在電路異常時自動斷開，避免被測器件或測試系統損壞；同時，也可通過探針的通斷狀態，控制被測電路的“激活/休眠”（如觸發芯片的復位信號）。

二、開關探針的典型應用場景：從制造到科研的全領域覆蓋
開關探針的應用場景已滲透至電子產業的全鏈條，從上游的芯片研發，到中游的器件制造，再到下游的終端產品測試，均離不開其支撐

1. 電子制造領域：量產測試的“效率核心”

在消費電子、汽車電子、工業電子的量產環節，開關探針是實現“快速、批量、自動化測試”的關鍵：

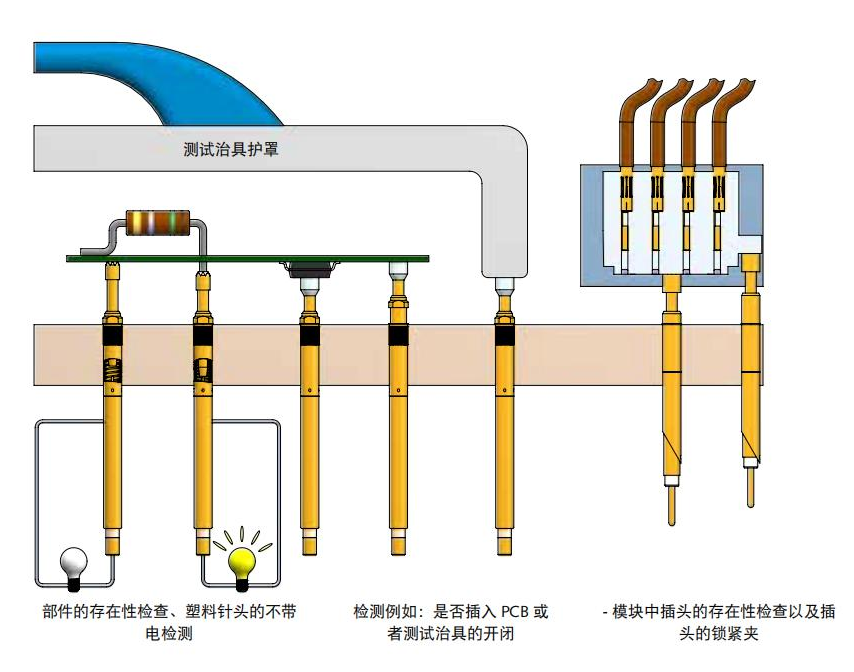

2.PCB板測試：使用多通道彈簧針式開關探針，對PCB板上的焊盤、通孔、芯片引腳進行導通性測試（判斷是否短路/開路）、電壓測試（判斷電路是否正常供電），篩選出不良品

3.芯片封裝測試：在芯片封裝后的“終測”環節，采用高精度電子驅動開關探針（或MEMS探針），對芯片的高頻信號、邏輯功能進行測試，確保芯片性能達標（如手機SoC芯片的通信功能測試）。
4.汽車電子測試：針對汽車ECU、傳感器、連接器等器件，使用耐高低溫、耐振動的機械驅動開關探針（部分帶過流保護），測試其在極端環境下的導通性與信號穩定性（如發動機ECU的高溫測試）。

三、選擇開關探針的類型

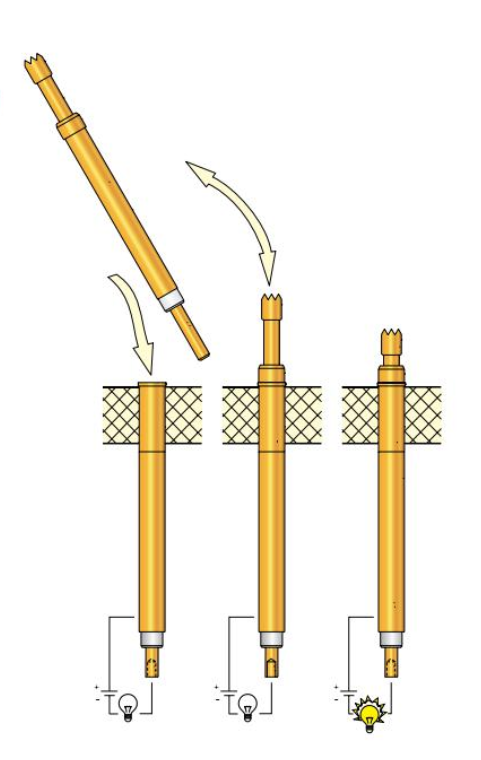

1、常開開關針

常態下（無外力/信號控制）呈斷開狀態，僅在觸發驅動（如機械按壓、電信號指令）時閉合，形成導電通路，核心優勢是常態下不占用電路資源，避免誤導通，適用于“按需啟動”場景，如PCB板待測點的臨時導通測試、設備故障檢測時的信號觸發

2、常閉開關針
常態下保持閉合導通，需外部驅動（如機械提拉、反向電信號）才斷開，特點是常態可維持電路持續連接，斷開時快速切斷信號，多用于需“持續供電/信號傳輸，緊急時中斷”的場景，如工業設備待機電路的連接、測試系統的安全保護回路。

3、定向開關探針

具備固定接觸方向的結構設計（如僅允許垂直/水平單向接觸），可精準對準被測點，避免偏移導致的接觸失效，針尖多為尖形或楔形，適配特定布局的被測對象（如密集排列的芯片引腳、側置端子），常見于微型電子器件測試，如傳感器引腳的側向?qū)z測、高頻信號傳輸?shù)亩ㄏ蜻B接，部分型號支持高頻（＞1GHz）信號無失真?zhèn)鬏敗?/p>
